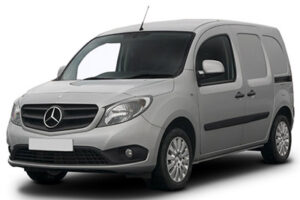

Mercedes-Benz Citan (W415) este disponibil din 2012 până în prezent. În acest articol, veți găsi diagramele cutiei de siguranțe ale Mercedes-Benz Citan 2012, 2013, 2014, 2015, 2016, 2017 și 2018, veți obține informații despre locația panourilor de siguranțe în interiorul mașinii și aflați despre alocarea fiecărei siguranțe. (dispunerea siguranțelor) și releu.
Siguranțele pentru brichetă (priză) de la Mercedes-Benz Citan sunt siguranțele #2 (prize pentru accesorii față, brichetă) și #4 (prize pentru accesorii din spate) din cutia de siguranțe din panoul de instrumente.
Locația cutiei de siguranțe

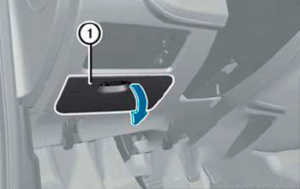

Cutia de siguranțe se află în tabloul de bord (pe partea șoferului), în spatele capacului.

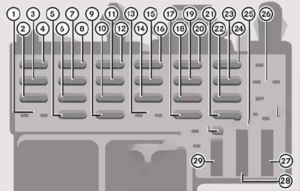

Diagrama cutiei de siguranțe
Alocarea siguranțelor în cutia de siguranțe de bord
Nr.
Descriere
Siguranța
Culoarea
1
Priză de rezervă pentru cuplarea remorcii
10A
Roşu
2
Prize pentru accesorii frontale, bricheta
10A
Roşu
3
Releu de încălzire a scaunelor, releu lumini de frână ESP, releu de alimentare al producătorului caroseriei, panou de control al încălzirii/ventilației, afișaj, radio
15A
Albastru
4
Prize pentru accesorii din spate
10A
Roşu
5
Panoul de instrumente
5A
maro deschis
6
Încuietoarea ușii
30A
Verde
7
Lămpi de avarie, lampă de ceață spate
20A
Galben
8
Oglinzi exterioare incalzite
10A
Roşu
9
Releu de alimentare a caroseriei
10A
Roşu
10
Afișaj radio
15A
Albastru
11
Comutator lumini de frână, releu electric oglinzilor exterioare, monitor fără fir al presiunii în anvelope, senzor de ploaie și lumină, aprovizionare producătorului caroseriei, releu sistemului de control al climatizării, releu servodirecție Iluminare interioară
10A
Roşu
12
Blocare contact
5A
maro deschis
13
–
5A
maro deschis
14
Geamuri electrice cu încuietori pentru copii, releu geam electric față, releu geam electric spate, unitate de comandă CAREG

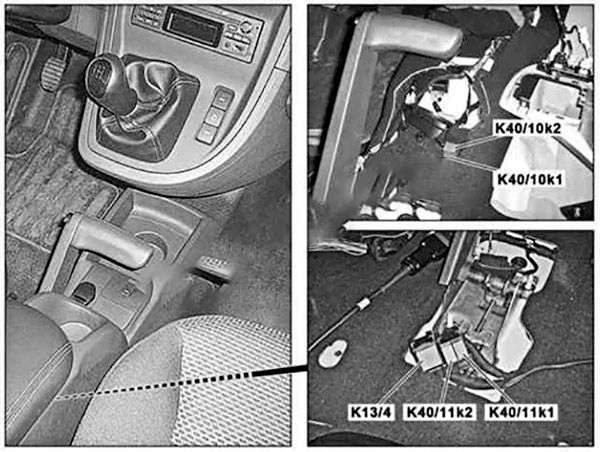

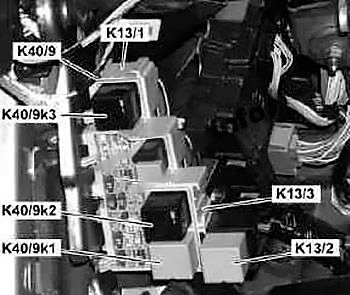

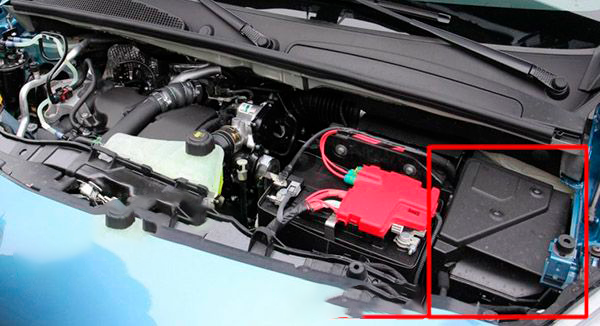

Cutia de siguranțe este amplasată în compartimentul motor (pe partea stângă), sub capac.

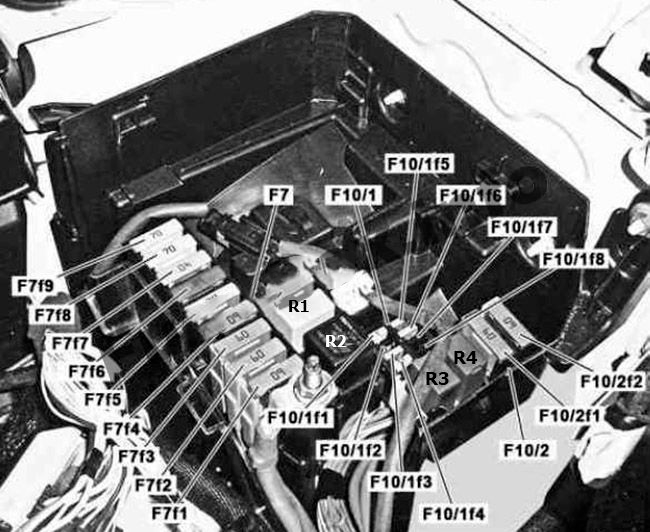

Diagrama cutiei de siguranțe
Alocarea siguranțelor și releului în cutia de siguranțe din compartimentul motorului
Nr.
Funcție fuzionată
Amperi
F7f1
Valabil pentru motorul 607: Modul de încălzire pentru preîncălzirea lichidului de răcire
60A
F7f2
Valabil pentru motorul 607: Modul de încălzire pentru preîncălzirea lichidului de răcire
60A
F7f3
Valabil pentru motorul 607: treapta de iesire incandescenta, transmisie cu dublu ambreiaj
60A
F7f4
De rezervă
–
F7f5
Siguranță de alimentare circuit 30, releu de alimentare de la producătorul caroseriei, radio, afișaj, claxon, conector de diagnosticare, comutator lumini de frână, releu electric al oglinzii exterioare, monitorizarea presiunii în anvelope, ESP, indicator Run Flat (fără fir), senzor de ploaie/lumină, sursa producătorului caroseriei, Rele sistem A/C, releu servodirecție, iluminare interioară
70A
F7f6
ESP
50A
F7f7
Valabil pentru motorul 607: releu încălzitor auxiliar 1
40A
F7f8
Siguranță de alimentare circuit 30 Releu de încălzire a geamului spate, cârlig de remorcă, siguranță interioară a vehiculului și modulul de releu 2 prefuzibil, releu comutator geam electric față (până la 05/14), releu motor geam electric portiere din față stânga (de la 06/14)
70A
F7f9
Valabil pentru motorul 607: releu încălzitor auxiliar 2
70A
F10/1f1
Modul de siguranțe și relee (SRM)
5A
F10/1f2
Senzor baterie
5A
F10/1f3
releu element bleating pentru preîncălzirea combustibilului
25A
F10/1f4
Releu de alimentare a pompei de combustibil
20A
F10/1f5
Valabil până la 05/14: unitate de control CDI (circuit 87), unitate de control ME-SFI [ME] (circuit 87), releu pompă de combustibil (motor 607)
15A
F10/1f6
Senzor de condens al filtrului de combustibil (motor 607 până la 05/14)
Valabil începând cu 06/14: unitate de comandă CDI (circuit 87), unitate de comandă ME-SFI [ME] (circuit 87), releu pompă de combustibil (motor 607)
15A
F10/1f7
De rezervă
–
F10/1f8
De rezervă
–
F10/2f1
Alimentarea unității de comandă a modulelor cu siguranțe și relee (SRM).
60A
F10/2f2
Alimentarea unității de comandă a modulelor cu siguranțe și relee (SRM).
60A
Nr.
Releu
–
R1
Releul unității de comandă a motorului (până la 05/14)
R2
Releu motor ventilator electric, treapta 2
R3
Releu pompa de combustibil
R4
Releul lămpii de preîncălzire a combustibilului/de rezervă

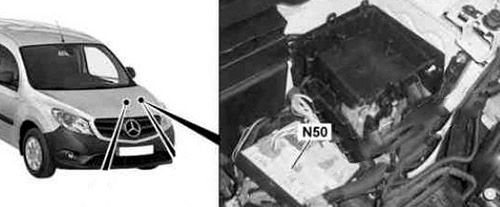

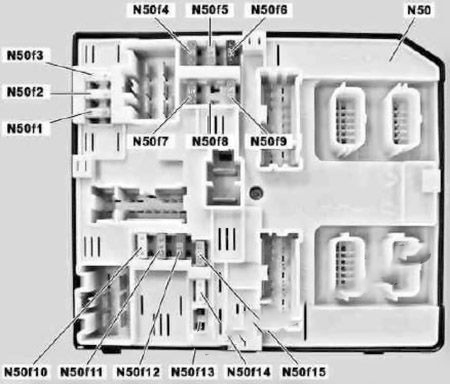

Unitate de control al modulelor de siguranțe și relee (SRM)
Unitate de control al modulelor de siguranțe și relee (SRM)
Nr
Funcție fuzionată
Amperi
N50f1
Ștergător de parbriz
30
N50f2
ESP
25
N50f3
De rezervă
–
N50f4
Servodirecție electrică
5
N50f5
Releul circuitului 15
15
N50f6
Airbag, retractor de tensionare de urgență
7,5
N50f7
De rezervă
–
N50f8
De rezervă
–
N50f9
Controlul climatului
15
N50f10
Releu funcții motor, circuit 87
25
N50f11
Releu funcții motor, circuit 87
15
N50f12
Lampă de rezervă, releu element de încălzire pentru preîncălzirea combustibilului
10
N50f13
Unitate de control CDI (circuit 15), unitate de control ME-SFI [ME] (circuit 15)
5
N50f14
De rezervă
–
N50f15
Starter
30

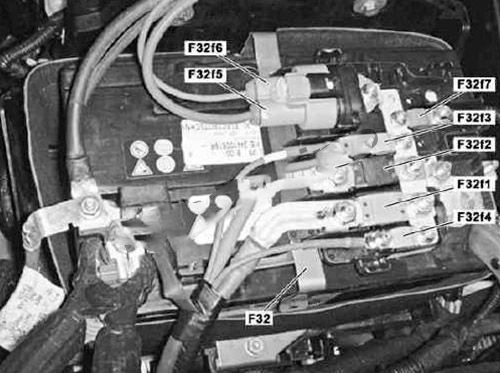

Cutie de pre-siguranțe frontală
Cutie de pre-siguranțe frontală
Nr
Funcție fuzionată
Amperi
F32f1
Bloc de siguranțe compartimentul motor 2
250
F32f2
Starter
500
F32f3
Alimentare bloc siguranțe compartimentul motor 1, releu unității de comandă a motorului (K10/3, bis 05/14), releu funcții motor (N50k8, începând cu 06/14)
40
F32f4
Releul motorului ventilatorului motorului cu ardere internă (N50k3)
40
F32f5
Servodirecție electrică
70
F32f6
Alimentare cu siguranțe și module de relee
40
F32f7
Alimentare în compartimentul motor 1 bloc de siguranțe
